Наша специализация — быстрый монтаж печатных плат разной номенклатуры!
Производственные мощности нашего предприятия позволяют оперативно выполнять поверхностный монтаж печатных плат разного типа и номенклатуры, а также монтаж светодиодных панелей и светодиодных плат.
С этой целью были установлены 3 линии автоматического монтажа печатных плат, мощности которых при необходимости могут быть объединены для выполнения крупной серии одинаковых изделий.
Суммарная реальная производительность цеха монтажа печатных плат — до 1 млн. компонентов в сутки.

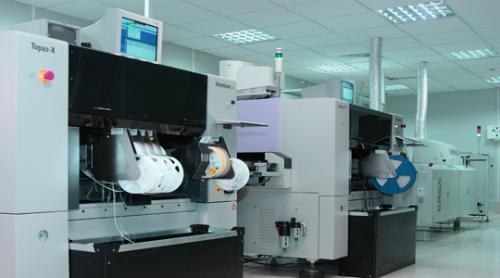

Линии монтажа печатных плат
Линия №1
Назначение: опытные партии, мелкие серии, ремонт печатных плат
Производительность: До 18000 компонентов в час
Установщик компонентов: Philips Topaz X
Нанесение паяльной пасты: ручное
Печь оплавления: Инфракрасная Essemtec RO-260
Минимальный размер компонентов: 0201
Линия №2
Назначение: среднесерийное производство
Производительность: До 30000 компонентов в час
Установщик компонентов: Assembleon Topaz XII + Opal XII
Нанесение паяльной пасты: полуавтоматическое
Печь оплавления: Конвекционная 6-зонная Ersa HotFlow
Минимальный размер компонентов: 0201
Линия №3
Назначение: крупносерийное производство,
монтаж печатных плат большого размера,
монтаж светодиодов
Производительность: До 42000 компонентов в час
Установщик компонентов: Yamaha YG100R + Assembleon Topaz XII
Нанесение паяльной пасты: автоматическое, точность 25 микрон
Печь оплавления: Конвекционная 12-зонная ERSA HotFlow
Минимальный размер компонентов: 01005
Срочный монтаж печатных плат
Наличие экспресс-метода (срочный монтаж печатных плат в течение 1 рабочего дня)
Количество линий по поверхностному монтажу - 3
Суммарная производительность - размещение элементов на печатной плате до 1 000 000 компонентов в сутки
Размеры чип-компонентов - от 0201, шаг BGA - от 0.4 мм
Максимальный размер печатной платы - 500(700*) х 460 мм
