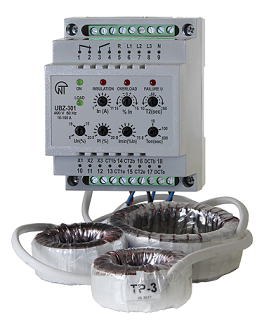

Блок защиты асинхронных электродвигателей УБЗ-301

ПРОДАМ

УБЗ-301 - 7 072 руб.

УБЗ-301 (5-50А;10-100А). Предназначен для постоянного контроля параметров сетевого напряжения и действующих значений фазных/линейных токов трёхфазного оборудования 380В, 50Гц, в первую очередь асинхронных электродвигателей с короткозамкнутым ротором (ЭД) мощностью от 2,5 до 315 кВт, в том числе и в сетях с изолированной нейтралью.

Осуществляет полную и эффективную защиту ЭД отключением от сети и/или блокированием его пуска в следующих случаях:
некачественном сетевом напряжении (недопустимые скачки напряжения, обрыв фаз, нарушение чередования и слипания фаз, перекос фазных/линейных напряжений);
механическом перегрузе (симметричный перегруз по фазным/линейным токам) – защита от перегруза с зависимой выдержкой времени;
несимметричном перегрузе по фазным/линейным токам, связанном с повреждениями внутри двигателя – защита от перекосов фазных токов с последующим запретом автоматического повторного включения (АПВ);
несимметрии фазных токов без перегруза, связанных с нарушением изоляции внутри двигателя и/или подводящего кабеля;
исчезновении момента на валу ЭД («сухой ход» ― для насосов) защита по минимальному пусковому и/или рабочему току;
при недопустимо низком уровне изоляции на корпус – проверка перед включением с блокировкой пуска при плохой изоляции;
замыкании на «землю» обмотки статора во время работы – защита по токам утечки на «землю».

Блок обеспечивает защиту электродвигателя путём управления катушкой магнитного пускателя (контактора).

Выполняет следующие функции:
· простую и точную установку номинального тока ЭД, используя стандартную шкалу номинальных токов;
·установку рабочего тока ЭД, отличного от стандартных значений с учётом длительно допустимого перегруза;
·срабатывание по перегрузу с зависимой выдержкой времени. В процессе работы решается дифференциальное уравнение теплового баланса ЭД;
·возможность сдвигать токо-временную характеристику как по оси токов, так и по оси времени;
·выставление порогов срабатывания по минимальному/максимальному напряжению, перекосу линейных напряжений и фазных токов, а также времени АПВ по усмотрению заказчика самостоятельно;
·индикацию вида аварии, наличия сетевого напряжения, токового диапазона, на который настроен блок и включения нагрузки;
·через блок обмена БО-01 позволяет осуществлять обмен и передачу информации по протоколу Modbus в стандарте RS-485 (БО-01 поставляется под заказ).

Минимальная рабочая температура - -35.0 (град.)
Максимальная рабочая температура - +55.0 (град.)
Масса - 200.0 (г)
Номинальное линейное напряжение, В - 380
Частота сети, Гц - 45-55
Диапазон номинальных токов, А - 5-630
Диапазон выставления рабочего тока, в % от номинального - ± 15
Диапазон регулирования времени при 2-х кратном перегрузе, сек - 10-100
Диапазон регулирования порога по напряжению, в % от номинального - ± 5-20
Диапазон регулирования по перекосу фаз, % - 5-20
Диапазон регулирования порога срабатывания по минимальному току, в % от номин. - 0-75
Диапазон регулирования времени АПВ (Твкл), сек - 0-600
Время первого включения нагрузки при Твкл= 0, сек - 2-3
Время срабатывания по токовому перегрузу - По токо-временной характеристике
Время срабатывания при авариях по напряжению, сек - 2
Время срабатывания при авариях по току, кроме перегруза, сек - 2
Фиксированная уставка срабатывания по току утечки, А - 1
Порог контроля сопротивления изоляции, кОм - 500±20
Гистерезис по напряжению, (фазному/линейному), В - 10/17
Гистерезис по теплу, % от накопленного тепла при отключении - 33
Точность определения порога срабатывания по току, не более, в % от номинального - 2-3
Точность определения порога по напряжению, не более, В - 3
Точность определения перекоса фаз, не более, % - 1,5
Напряжение, при котором сохраняется работоспособность, % от номинального - 50-150
Потребляемая мощность (под нагрузкой), не более, ВА - 3
Максимальный коммутируемый ток выходных контактов, А - 5
Коммутационный ресурс выходных контактов: под нагрузкой 5А, не менее, раз - 100 000
Коммутационный ресурс выходных контактов: под нагрузкой 1А, не менее, раз - 1 млн.
Степень защиты: реле - IP40
Степень защиты: клеммника - IP20
Климатическое исполнение - УХЛ 4
