Новая ГПУ, без наработки, контейнерного исполнения.
Электрической мощностью 480 кВт и тепловой 612 кВт
Когенерационные установки (далее КУ) TEDOM данной серии принадлежат к машинам средних и высоких мощностей на базе газовых автомобильных двигателей. КУ данной серии предлагаются с диапазоном мощности от 40 до 200 кВт.
Компоновка КУ в контейнерном исполнении, включает в себя три стоящие отдельно агрегат двигатель-генератора, комплектное тепловое оборудование установки, включая глушители выхлопа и электрические распределители (управляющий и силовой). КУ, согласно технической спецификации, предназначена для работы на природном газе и расположения под открытым небом. КУ в исполнении с синхронным генератором для работы в параллельном режиме с сетью: 400В/50 Гц, тепловые контуры приспособлены температурному градиенту 90/70°С. КУ образует полностью автономный энергетический блок.

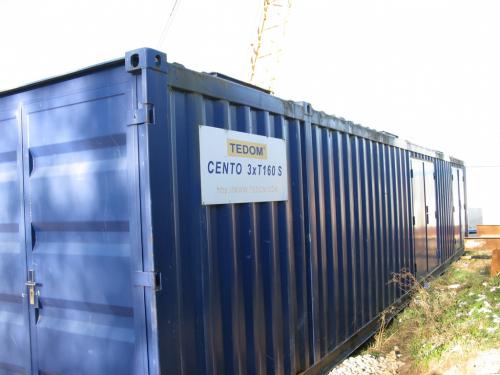

Когенерационная установка TEDOM Cento 3 х Т160 состоит из:
- Специальный изолированный комплектный контейнер для 3-х КУ 1 шт.
система электрического отопления
система вентиляции с жалюзями на входе и выходе из контейнера
система освещения контейнера с электророзеткой 24+220 В
система датчиков, КиП, регистрации и сигнализация утечки газа
защитный козырек от снега на выходе вентиляции в контейнер
пожарная сигнализация, визуальная и звуковая
система пожаротушения Firestop
сифон для удаления конденсата ОК15 только для трассы пр. сгорания
все необходимые внутренние соединительные трубопроводы
вся необходимая внутренняя соединительная электропроводка
все необходимые монтажные и наладочные работы по инсталяции оборудования в контейнере
Поршневой двигатель внутреннего сгорания TEDOM ТВ 170 G5V TW 86 3 шт.
Электрический генератор 0,4 кВ 3 шт.
Газовая трасса КУ (2 — 10 кПа) 3 шт.
Система подсоса воздуха для двигателя внутреннего сгорания 3 шт.
Система для дополнения и замены смазочного масла 3 шт.
Вспомогательные системы двигателя 3 шт.
сепарация масляных испарений
система пуска (аккумуляторные батареи)
Охладитель наполняющей смеси 3 шт.
Аварийный охладитель 3 шт. (охлаждение при недостаточном отборе тепловой энергии или при производстве только электрической энергии)
Глушитель выхлопа 3 шт.
Система управления КУ Pro - Con Sight 3 шт.
Концентратор Т - Con (вышестоящая система управления несколькими КУ, 1 шт. для их параллельной работы с общей сетью, система подготовлена для 3 КУ)
Система визуализации, коммуникации и регистрации данных 3 шт.
Силовые распределители 0,4 кВ 3 шт.
Защиты генератора
Параметр / тип КУ
Cento Т160
двигатель
TG 170 G5V TW 86
рабочие обороты
1500/мин
напряжение генератора
0,4 кВ
номинальная электрическая мощность
160 кВт
максимальная тепловая мощность
204 кВт
подведенная мощность топлива
424 кВт
к.п.д. электрический
37,8 %
к.п.д. тепловой
48,1 %
к.п.д. общий
85,9 %
расход газа при 100% мощности
44,8 мЗ/час
теплотворность топлива
34 МДж/мЗ
размеры контейнера
9,2 х 2,5 х 2,6 м
