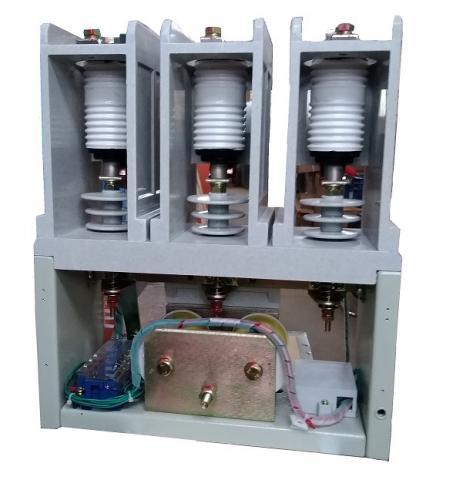

Контактор вакуумный ВК89-12кВ 630А

ПРОДАМ

Контактор вакуумный ВК89-12кВ 630А - 106 743 руб.

Вакуумные контакторы BK89- 12кВ предназначены для коммутационных операций приемников электрической энергии в сетях трехфазного переменного тока с изолированной нейтралью частотой 50 Гц с номинальным напряжением 10 кВ. Вакуумные контакторы устанавливаются в электроустановках промышленных предприятий.

Управляющее напряжение: переменный или постоянный ток - 110В, 220В, 380В. Величины мощностей: пусковая мощность 900 Вт, мощность при эксплуатации 30 Вт.Емкость вспомогательного контакта: АС 380В - 6А, АС 220В- 10А.

Основные части:

Каждый полюс контактора содержит КДВ и узлы поджатия контактов КДВ.
Электромагнит управления со встроенной отключающей пружиной с демпфером, определяющий отключенное положение контактора.
Вал, передающий движение от электромагнита управления через изоляционную тягу к подвижному контакту КДВ.

Блок сигнализации, который предназначен для обеспечения работы схемы управления выключателя и сигнализации положения контактора.

Включение контактора происходит при подаче на катушку электромагнита управления переменного, постоянного и выпрямленного напряжения. Отключение – при снятии напряжения с блока зажимов. При этом с катушки электромагнита управления исчезает напряжение удерживания и действием пружины поджатия и пружины отключения, вал контактора проворачивается, размыкая контакты КДВ. В конце хода вал останавливается на буфере, и контактор отключается.

Специальный предельный контактWCAg прерывает ток до 1А для защиты нагрузки от высокого импульса.

Жесткий изолированный корпус и управляющий механизм обеспечивают высокую надежность, особенно в отношении безопасности и гарантии качества. Легкий вес и компактный размер способствуют простой установке с высокой эффективностью на месте.

Количество полюсов - 3 (шт.)
Тип управляющего тока - Переменный
Номинальный ток - 630.0 (А)
Частота тока - 50 (Гц)
Минимальная температура окружающей среды - -40.0 (град.)
Максимальная температура окружающей среды - +40.0 (град.)
Коммутационная износостойкость - 60000 (циклов)
Механическая износостойкость - 1000000 (циклов)
Номинальное напряжение, кВ -10
Ток отключения, кА - 6.3
Испытательное одноминутное напряжение Uисп.,кВ - 42
Номинальный ток предохранителей, А - 630
Максимальный ток отключения К.З. (ожидаемый), кА - 40
Максимальный ток включения К.З. (ожидаемый), кА - 100
Ход подвижного контакта, мм не более - 5±0,5
Сила контактного прижатия, Н - 180
Допустимый износ контактов, мм - 1,5±0,3
Частота коммутаций, циклов/час - 300
Масса кг - 32
