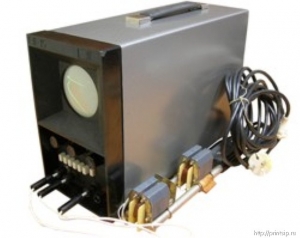

Аппарат ЕЛ-15 является электронным устройством, предназначенным для проверки в процессе изготовления и ремонта обмоток электрических аппаратов и машин мощностью до 110 кВт, напряжением до 660 В при количестве витков в испытываемых обмотках или секциях не менее двух.
Аппарат ЕЛ-15 служит для обнаружения витковых замыканий и обрывов в обмотках электрических машин и аппаратов, нахождения паза с короткозамкнутыми витками в обмотках статоров и якорей электрических машин по схеме, а также маркировки выводных концов фазных обмоток электрических машин.
Чувствительность аппарата обеспечивает обнаружение одного короткозамкнутого витка на каждые 2000 витков в обмотках контрольных катушек.

Основные технические характеристики прибора ЕЛ-15:

Номинальное напряжение питания, В
- при частоте 50 Гц 220+/-22
- при частоте 60 Гц 240+/-24
Потребляемая мощность, ВА не более 50
Диапазон регулирования выходного импульса на холостом ходу, В, не менее150–450
Режим работы Продолжительный
Ресурс работы, ч 5000
Масса, кг, не более 8
Габаритные размеры, мм 138х240х350
Климатическое исполенние УХЛ4

Масса: 8,0 кг
Габариты: 45х70х100 мм
