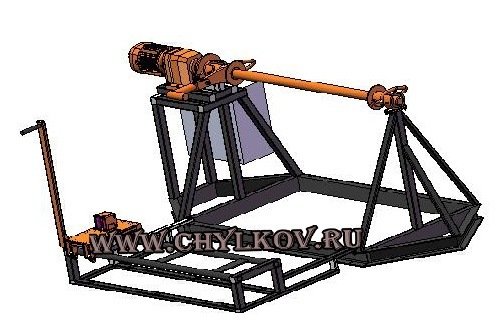

Станок намоточный СП 14-1Ф предназначен для проведения отмоток кабеля, провода, троса диаметром 5-40 мм с одновременным измерением длины на кабельные барабаны диаметром 800-1400 мм и массой до 1000 кг. Может комплектоваться ручным или автоматическим раскладчиком.
В качестве дополнительной опции может комплектоваться Разборным Технологическим Барабаном (РТБ) для формирования бухт.
Для измерения длины кабеля диаметром до 65мм при перемотке, станок комплектуется измерителем длины кабеля И 70.
Типоразмеры стандартных РТБ, dxDxL, мм:
РТБ 1-0,3 – 300х1000х500, грузоподъёмность 300 кг,
РТБ 1-0,8 – 800х1000х500, грузоподъёмность 300 кг,
РТБ 1,4-0,6 – 600х1400х700, грузоподъёмность 1000 кг.
Ручной/автоматический раскладчик
Параметр Значение
Напряжение сети 220 В
Потребляемая мощность 1,5/1,7 кВт
Скорость вращения привода 7…42 об/мин
Диаметр перематываемого материала 5…40 мм
Диаметр перематываемых барабанов 800…1400 мм
Ширина перематываемых барабанов 250…850 мм
Максимальная масса барабана 1000 кг
Принцип измерения длины Электронно-механический
Тип измерителя И 40
Габаритные размеры, ДхШхВ, мм 2160х1600х880
Масса не более 190/210 кг
Принцип установки барабана Кран-балка, кран, погрузчик
Стоимость:
СП 14-1Ф с РР (ручной раскладчик) и И 70– 192 000 руб. с НДС
СП 14-1Ф с АР (автоматический раскладчик) и И 70– 270 000 руб. с НДС
