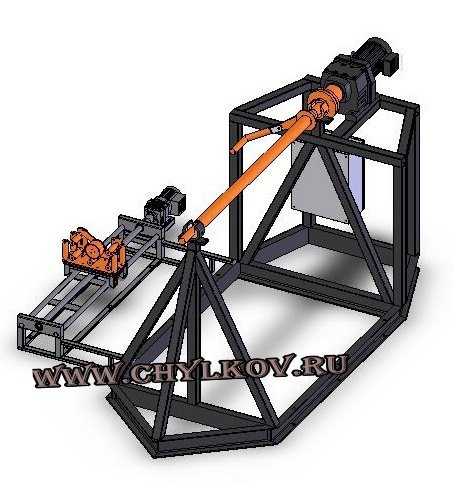

Станок намоточный СП 22-3Ф предназначен для проведения отмоток кабеля, провода, троса диаметром 3-65 мм с одновременным измерением длины на кабельные барабаны диаметром 800-2200 мм и массой до 3000 кг. Может комплектоваться ручным или автоматическим раскладчиком.
В качестве дополнительной опции может комплектоваться Разборным Технологическим Барабаном (РТБ) для формирования бухт.
Типоразмеры стандартных РТБ, dxDxL, мм:
РТБ 1-0,3 – 300х1000х500, грузоподъёмность 300 кг,
РТБ 1-0,8 – 800х1000х500, грузоподъёмность 300 кг,
РТБ 1,4-0,6 – 600х1400х700, грузоподъёмность 1000 кг.
РТБ 1,7-0,9 – 900х1700х900, грузоподъёмность 2000 кг.
В качестве отдающей стойки можно использовать кабельные домкраты или стойку размотки кабельных барабанов СПБ 25-5Ф.
Ручной/автоматический раскладчик
Параметр Значение
Напряжение сети 380 В, 3ф.
Потребляемая мощность 3,0/3,2 кВт
Скорость вращения привода 7…42 об/мин
Диаметр перематываемого материала 3…65 мм
Диаметр перематываемых барабанов 800…2500 мм
Ширина перематываемых барабанов 250…1350 мм
Максимальная масса барабана 3000 кг
Принцип измерения длины Электронно-механический
Тип измерителя И 70
Габаритные размеры, ДхШхВ, м 3,6х2,92х1,6
Масса не более 350/380 кг
Принцип установки барабана Кран-балка, кран, погрузчик
Стоимость:
СП 22-3Ф с РР (ручной раскладчик) – 395 000 руб. с НДС
СП 22-3Ф с АР (автоматический раскладчик) – 465 000 руб. с НДС
