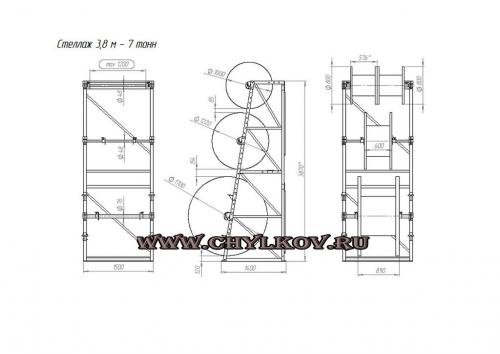

Стеллаж для кабельных барабанов СК 3,8-7: предназначен для хранения кабельных барабанов диаметром 800-1700 мм (№№ 8-17) и массой до 4000 кг (Суммарная грузоподъёмность на пролёт составляет 7000 кг). Барабаны располагаются на осях в 2 – 3 яруса (в зависимости от размеров). Два нижних яруса могут быть использованы в качестве отдающей (подающей) стойки (можно проводить отмотку кабеля/троса). Высота стеллажа может быть увеличена до 5,5 м, а грузоподъёмность до 10000 кг (на пролёт). Стеллажи поставляются в разобранном виде (инструкция по сборке прилагается).
В качестве дополнительной опции можем предложить траверсу на вилочный погрузчик для установки барабанов на стеллаж.
Наименование параметра Значение
Масса пролёта 240 кг
Масса доп. секции 170 кг
Типоразмер и максимальная масса устанавливаемых барабанов: Нижний ярус: макс. №17 (Ø1700 мм, ширина 890 мм) массой до 4000 кг. (ось Ø76 мм),
Средний ярус: макс. №12 (Ø1220 мм, ширина 600 мм) массой до 2000 кг. (ось Ø48 мм),
Верхний ярус: макс. №10 (Ø1000 мм, ширина 576 мм) массой до 1000 кг. (ось Ø48 мм).
Максимальная нагрузка на пролет 7 000 кг
Оси, поставляемые в комплекте (к каждому пролету стеллажа) Ø48 мм – 1шт.
Ø48 мм – 1 шт.
Ø48 мм – 1 шт.
Есть возможность расположения на верхнем ярусе двух барабанов №8.
Стоимость:
Основной секции - 106 000 руб. с НДС,
Цена каждой дополнительной секции - 95 500 руб. с НДС.
