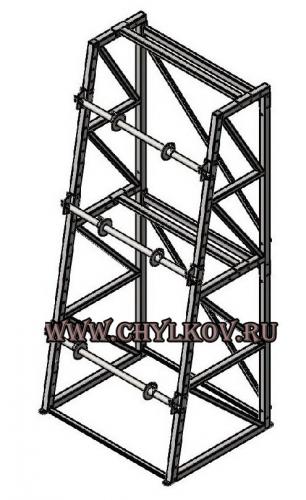

Стеллаж кабельный СКБ 4,5-4 предназначен для хранения кабельных барабанов диаметром 800-1200 мм (№№ 8-12). Суммарная грузоподъёмность на пролёт составляет 4000 кг. Барабаны большего типоразмера и массы размещают на нижнем ярусе стеллажа, заполнение остальных двух ярусов – по остатку высоты стеллажа и запасу грузоподъемности, но не менее 8-го номера барабана. Барабаны располагаются на осях в 3-4 яруса (в зависимости от размеров).
Кабельные стеллажи используются для хранения и проведения отмотки кабеля на кабельных барабанах. Грузоподъёмность кабельных стеллажей, высота кабельных стеллажей, ширина пролёта может изменяться по ТЗ на разработку кабельного стеллажа.
При комплектации складов стеллажами они выстраиваются в ряд путем последовательного соединения пролетов (секций) кабельных стеллажей. Это позволяет создавать ряд кабельных стеллажей любой длины. Каждая последующая секция кабельного стеллажа присоединяется к предыдущей при помощи болтовых соединений и стяжек. Каждая секция кабельного стеллажа в ряду стеллажей присоединяется к полу склада при помощи анкерных болтов. При монтаже на складах ряды кабельных стеллажей ставятся вдоль стен, либо компонуются в два ряда (задняя стенка к задней стенке). Смежные ряды кабельных стеллажей дополнительно связываются стяжками, таким образом, ряды кабельных стеллажей представляют собой разборную конструкцию. На кабельном стеллаже барабаны с кабелем располагаются в несколько ярусов на осях, устанавливаемых в ложементах на стойках кабельных стеллажей. Кабельные стеллажи изготавливаются с возможностью перестановки (регулирования высоты) ложементов. Обычно ряд кабельных стеллажей имеет три яруса, при этом размотка, смотка, перемотка кабеля разрешается только с первых двух ярусов кабельного стеллажа.

Параметр Значение
Диаметр устанавливаемых кабельных барабанов
800…1200 мм (по свободной высоте)
№8…№12 по ГОСТ 5151-79
Максимальная ширина барабана 650 мм
Диаметр кабельной оси 48 мм
Количество ярусов 4
Шаг перестановки ложементов 150 мм
Максимальная масса барабана на нижнем/среднем/верхнем ярусах 1000 кг
Габаритные размеры пролета, ДхШхВ 1110х1425х4940
Масса основного пролёта 240 кг
Масса дополнительного пролета 170 кг
Кабельные оси с поджимными башмаками Поставляются в комплекте на каждый ярус
Стоимость:
-Основного пролета стеллажа СКБ 4,5-4 – 97 500 руб. с НДС
-Дополнительного пролета – 91 500 руб. НДС
