4 вида защит
ТКЗ, МТЗ, ТКЗ, ток нулевой последовательности.
Блок релейной защиты МКЗП,
трансформаторы СВЭЛ, сзтт, СЭщ, или Кострома.
Вакуумный выключатель ВВТ-Бриз.

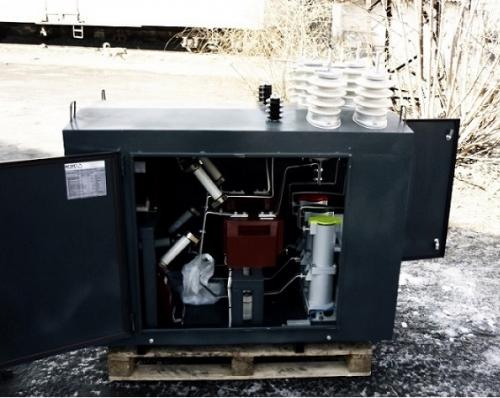

В комплект ПСС-10. ПКУ с ТКЗ входит:
• Высоковольтный блок.
• Проходные изоляторы.
• Измерительные трансформаторы тока, трансформаторы напряжения, трансформатор собственных нужд (для питания работы микропроцессорного блока и вакуумного выключателя)
• Комплект предохранителей для защиты трансформаторов напряжения (по высокой стороне)
• Вакуумный выключатель до 630 А.
• Испытательная клемная коробка. (цепи учета)
• Клемная колодка (цепи управления)
• Блок низковольтный.
• Прибор учета
• Микропроцессорный блок
• Автоматический выключатель (цепи управления)
• Пульт управления (кнопка стоп, пуск лампы сигнализации)
• Промежуточное реле
• Испытательная клемная коробка. ( цепи учета)
• Клемная колодка (цепи управления)
• Соединительные кабеля
• Кабель учета типа КВВГ 10*2,5
• Кабель управления типа КВВГ 14*1,5
• Комплект кронштейнов для крепления высоковольтного блока на столб.
Габариты:
• Высоковольтный блок высота 1054 (без учета проходных изоляторов), ширина 825, длина 1379 мм.
• Низковольтный шкаф высота 500, ширина 500, глубина 200.
Ориентировочный вес:
• Высоковольтный блок порядка 460 кг.
• Низковольтный блок порядка 15 кг.
Подключение к высоковольтного блока верхнее.
Крепления на столб - аналогично ПКУ (6) 10 кВ.
Защиты, которые входят в ПКУ с ТКЗ:
• Контроль по предъявленной потребляемой мощности (токи коммерческой защиты ТКЗ)
• Временная выдержка по ТКЗ (если потребитель кратковременно превышает заявленную мощность)
• Контроль за токами короткого замыканиями (максимальная токовая защита МТЗ) с временной задержкой на срабатывание (обеспечение селективности отключения электроустановки)
• По желанию заказчика возможно выставить контроль по напряжению (минимальное падение, максимальное превышение напряжения с выдержкой по времени)
Данная схема ПКУ с ТКЗ позволяет отключать под нагрузкой в ручном (ремонтный режим) и автоматическом режиме (авария)
Подробнее: http://krasenergosoyuz.ctly.ru/products/b283601005-pss-10-su-pss-10-pu-reklouzer-6-10-kv
Цена от 525 000,00 руб.
